[OpenCV4] C# OpenCV4 Houghline (직선검출)

C# OpenCV4



직선 검출



직선에 대한 방정식은 우리가 흔히 알고 있는 기울기(a)와 y절편(b)로 표현되는 𝑦=a𝑥+b도 있지만 삼각함수에 의한 매개변수 방정식으로써는 r = 𝑥cos𝜃 + 𝑦sin𝜃 로도 표현됩니다.



선형 Hough 변환의 최종 결과는 누산기와 유사한 2차원 배열(행렬)입니다. 이 행렬의 한 차원은 양자화된 각도 θ 이고 다른 차원은 양자화된 거리 r 입니다. 행렬의 각 요소는 양자화된 매개변수( r ,  θ ) 로 표시되는 선에 위치한 점 또는 픽셀의 합과 같은 값을 갖습니다 . 따라서 값이 가장 높은 요소는 입력 이미지에서 가장 많이 표현되는 직선을 나타냅니다.



C#으로 구현한 Code를 확인해보겠습니다.



Houghline (허프변환)

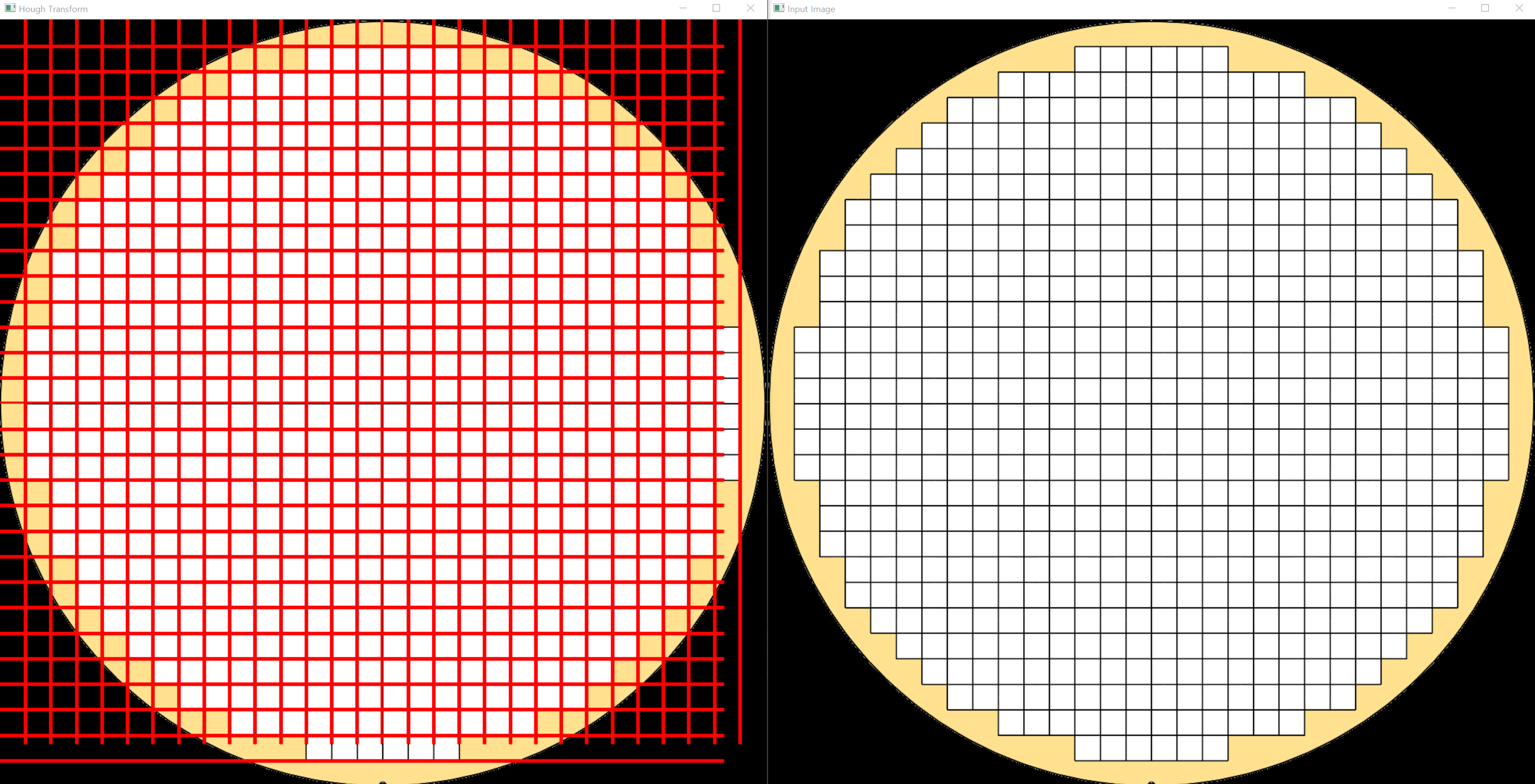

왼쪽 - Hough line, 오른쪽 - Input Image

using OpenCvSharp;
using OpenCvSharp.Extensions;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace HoughlineTest
{
    public partial class Form1 : Form
    {
        Mat Img;

        public Form1()
        {
            InitializeComponent();

            Img = BitmapConverter.ToMat(Properties.Resources.WAFER);
            HoughLine(Img);
        }

        private void HoughLine(Mat Org)
        {
            LineSegmentPolar[] lines;

            using (Mat InputImg = Org.Clone())
            using (Mat img = Org.Clone())
            using (Mat img_gray = new Mat())
            {
                Mat result = img;

                // 검색에 용이하도록 그레이스케일로 변환
                Cv2.CvtColor(img, img_gray, ColorConversionCodes.BGR2GRAY);

                // 캐니엣지처리 먼저 해준다.
                Cv2.Canny(img_gray, img_gray, 50, 200);

                // 마지막 파라미터 Threshold 값 조정으로 임계설정을 해준다.
                lines = Cv2.HoughLines(img_gray, 1, Math.PI / 180, 200);

                if (lines.Length <= 0)
                    return;

                // 찾은 라인들을 그려준다.
                for (int i = 0; i < lines.Length; i++)
                {
                    float rho = lines[i].Rho;
                    float theta = lines[i].Theta;

                    double a = Math.Cos(theta);
                    double b = Math.Sin(theta);
                    double x0 = a * rho;
                    double y0 = b * rho;

                    OpenCvSharp.Point p1 = new OpenCvSharp.Point(Math.Round(x0 + 1000 * (-b)), Math.Round(y0 + 1000 * a));
                    OpenCvSharp.Point p2 = new OpenCvSharp.Point(Math.Round(x0 - 1000 * (-b)), Math.Round(y0 - 1000 * a));

                    Cv2.Line(result, p1, p2, Scalar.Red, 1);
                }
                Cv2.ImShow("Input Image", InputImg);
                Cv2.ImShow("Hough Transform", result);

                result.Release();
                result.Dispose();
            }
        }
    }
}





HoughlineP (확률적 허프변환)

왼쪽 - Hough line, 오른쪽 - Input Image

using OpenCvSharp;
using OpenCvSharp.Extensions;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace HoughlineTest
{
    public partial class Form1 : Form
    {
        Mat Img;

        public Form1()
        {
            InitializeComponent();

            Img = BitmapConverter.ToMat(Properties.Resources.WAFER);
            HoughLineP(Img);
        }

        private void HoughLineP(Mat Org)
        {
            LineSegmentPoint[] linesP;

            using (Mat InputImg = Org.Clone())
            using (Mat img = Org.Clone())
            using (Mat img_gray = new Mat())
            {
                Mat result = img;
                Cv2.CvtColor(img, img_gray, ColorConversionCodes.BGR2GRAY);

                // 허프변환 할라고 캐니엣지 처리 먼저해줌
                Cv2.Canny(img_gray, img_gray, 50, 200);

                // ===================================================================================================================
                // 일반 허프변환(HoughLine)이 아니라 확률적 허프변환(HoughLinesP)임
                // 속성 -> HoughLinesP(이미지, 픽셀 해상도 0~1(보통 1을씀), 선회전 각도(모든각도에서의 직선검출은 PI / 180), threshold, 직선 최소길이, 선위의 점들사이 거리)
                // 일반 허프변환이랑 다른점이 <직선 최소길이>랑 <선위의 점들사이 거리>를 추가 계산하기때매 구하고자하는 선분을 두번 걸러줌 그렇기때매 연산속도도 더 빠름
                // ===================================================================================================================
                linesP = Cv2.HoughLinesP(img_gray, 1, Math.PI / 180, 100, 50, 100);

                if (linesP.Length <= 0)
                    return;

                for (int i = 0; i < linesP.Length; i++)
                {
                    Cv2.Line(result, linesP[i].P1.X, linesP[i].P1.Y, linesP[i].P2.X, linesP[i].P2.Y, Scalar.Red, 1);
                }


                Cv2.ImShow("Input Image", InputImg);
                Cv2.ImShow("Hough Transform", result);

                result.Release();
                result.Dispose();
            }
        }
    }
}





확률적 허프변환이 허프변환보다 최소길이와 선 위의 점들 사이 거리라는 조건이 있어 연산속도가

더 빠른것을 확인 할 수 있습니다.



저는 여기에 가장 긴 직선을 뽑아서 그려주는 기능이 필요하여 추가해보았습니다.



Code

using OpenCvSharp;
using OpenCvSharp.Extensions;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace HoughlineTest
{
    public partial class Form1 : Form
    {
        Mat Img;

        public Form1()
        {
            InitializeComponent();

            Img = BitmapConverter.ToMat(Properties.Resources.WAFER);
            HoughLineP(Img);
        }


        private void HoughLineP(Mat Org)
        {
            List<LineSegmentPoint[]> LongestLine = new List<LineSegmentPoint[]>();
            int Longest_idx = 0;
            double Longest_max = 0;

            LineSegmentPoint[] linesP;

            using (Mat InputImg = Org.Clone())
            using (Mat img = Org.Clone())
            using (Mat img_gray = new Mat())
            {
                Mat result = img;
                Cv2.CvtColor(img, img_gray, ColorConversionCodes.BGR2GRAY);

                Cv2.Canny(img_gray, img_gray, 50, 200);

                linesP = Cv2.HoughLinesP(img_gray, 1, Math.PI / 180, 100, 50, 100);

                if (linesP.Length <= 0)
                    return;

                for (int i = 0; i < linesP.Length; i++)
                {
                    double EuclideanDistance;
                    // 유클리드 거리 공식으로 계산
                    // (x2 - x1) * (x2 - x1) + (y2 - y1) * (y2 - y1)
                    EuclideanDistance = ((linesP[i].P2.X - linesP[i].P1.X) * (linesP[i].P2.X - linesP[i].P1.X)) +
                        ((linesP[i].P2.Y - linesP[i].P1.Y) * (linesP[i].P2.Y - linesP[i].P1.Y));
                    EuclideanDistance = Math.Sqrt(EuclideanDistance);

                    if (Longest_max < EuclideanDistance)
                    {
                        Longest_idx = i;
                        Longest_max = EuclideanDistance;
                    }
                }

                // 가장 긴 선만 그려줌
                Cv2.Line(result, linesP[Longest_idx].P1.X, linesP[Longest_idx].P1.Y, linesP[Longest_idx].P2.X, linesP[Longest_idx].P2.Y, Scalar.Blue, 1);

                int dx = linesP[Longest_idx].P2.X - linesP[Longest_idx].P1.X;
                int dy = linesP[Longest_idx].P2.Y - linesP[Longest_idx].P1.Y;

                double rad = Math.Atan2((double)dx, (double)dy);
                double degree = Math.Abs(rad * 180) / Math.PI;

                Cv2.ImShow("Input Image", InputImg);
                Cv2.ImShow("Hough Transform", result);

                result.Release();
                result.Dispose();
            }
        }
    }
}



OpenCV 직선 검출은 여러모로 유용하게 쓰이는 기능인 것 같습니다.

가장 긴 직선을 찾아 평탄 확인을 한다던지...

산업용 카메라 Vision으로 이미지를 받아올때 직선이 가장 많이 검출이 되는 위치가 포커싱 위치라던지 등등

여러모로 잘 쓰고있습니다.



도움이 많이 되셨으면 좋겠네요!
